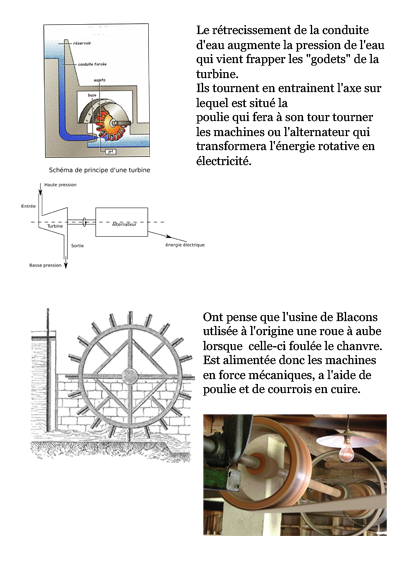

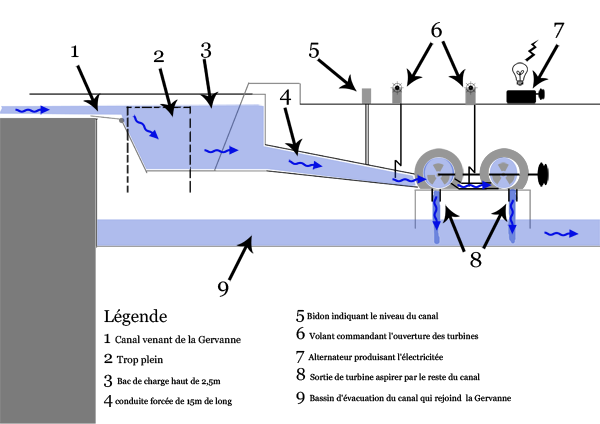

Voici une petite explication rapide du fonctionnement de la turbine




_________________
Toujours tout planifier, prévoir l'improbable, pondérer l'impondérable, s'attendre à l'impossible, et une fois sur place, il ne reste plus qu'a improviser.



Grand moment pour l'association dans la découverte d'un document oublié depuis longtemps, c'est je pense une découverte importante pour le musée aussi.

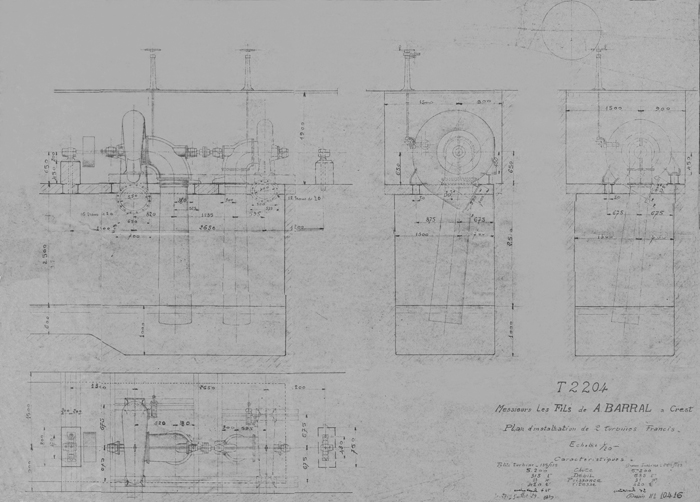

Il s'agit du plan d'implantation des turbines.
Dessus on apprend plein de choses, comme la date de réalisation du plan en place des fameuses turbines: 27 juillet 1929
Le nom du type de turbine: Des turbines "Francis",  wikipedia cliquer ici .

ces indications nous permettent de calculer les puissances mécaniques en kilowatt

P(hydraulique)= hauteur de chute (en mètre) x Débit du cours d'eau( en Litre par seconde) X 9,81(indice massique de l'eau)

5,2 m X 315 l/_s X 9.81 = 16068,78 watt soit environ 16 kilowatt pour la petite.
5,2 m X  585 l/_s X 9,81 = 29842,02 watt soit environ 30 kilowatt pour la grosse.
Attention c'est une estimation  de la puissance que les turbines développaient à l'époque sachant que le débit à réduit avec les années. Je me charge de calculer le débit actuel du canal.
Pour calculer le débit d'un cours, il suffit de chronométrer un flotteur sur une distance donnée (ex: 10 mètres).
La formule nécessaire à savoir est :  Q= S X V
Q est un estimation du débit du cours d'eau en M^₃/s
S est La section du cours d'eau en M² formule : S= Hauteur  X Largeur du cours d'eau
V est le vitesse de l'eau en M/_s  formule : V= longueur de plage de mesure / temps du parcours en seconde
